PLC通訊協議轉換網關GRM330可以實現不同PLC之間交換數據，實現PLC增加通訊口
GRM330同時具備3個網口和最多4個485和1個232，并內置了各種主流的PLC協議。
網口可同時支持最多5種協議，16個設備。
作為數據網關，GRM330配置簡單，PLC無需編寫任何通訊程序，可輕松實現不同PLC設備之間的數據交換，非常適合PLC通訊口不夠，或者需要和不同協議設備交換數據的場合。
|
||||||||||||||||||||||||||||||||||||||||||
|
GRM330具備1路232口（可轉485），4路隔離485口 ，3路以太網口 * 485口支持各種PLC（PPI,MPI，HOSTLINK），MODBUS儀表 * 3路以太網口支持西門子歐姆龍三菱AB等主流PLC * 網口內置交換機功能，也可同時采集不同網段PLC * 自帶雙電源供電接口，內置看門狗 * 5KV隔離通訊，超強抗干擾能力 * 具備LED顯示器，可顯示通訊狀態和故障代碼
GRM330支持市面上常見的PLC通訊協議的轉換，包括西門子S7200 PPI協議和網口協議、S7200smart PPI協議和網口協議、S7300/400網口協議、S71200網口協議、S71500 PLC網口協議，AB PLC網口Ethernet/IP CompactLogix和ControlLogix系列主機協議,三菱PLC RS485和網口通訊協議，施耐德，歐姆龍，信捷，臺達等PLC協議及標準MODBUS、OPC協議。
* 支持不同協議統一轉成MODBUS TCP，RTU或者OPC * 最多5路隔離485并行采集，解決輪詢速度和抗干擾問題 * 對MODBUS從站協議實現不完整的儀表采集可完美兼容 * 支持不同PLC或者儀表之間交換數據，PLC不用增加通訊程序 * 交換數據可區分優先級，閥值，最大限度利用通訊帶寬 * 巨控獨有的優化打包讀寫策略，通訊速度更快 * 支持上位機和PLC不在一個網段采集,支持64位浮點 * 支持局域網WEB接口讀取數據，適合第三方開發 * 豐富的邏輯和函數，可進行數據處理，計算，統計 * 通訊自診斷和故障恢復機制，具備多種調試手段 * 帶權限控制，支持只讀設置和程序下載保護，保證設備安全
例1：實現西門子S71500、S71200、S300/400 PLC讀取MODBUS儀表數據。 GRM330模塊網口可以支持S71500、S71200、S300/400 PLC S7網口協議，串口可以支持MODBUS協議。 PLC無需添加任何程序，模塊讀取MODBUS儀表后，可通過網口轉發到S7 1500、S71200、S300/400 PLC對應的寄存器區。 也可以實現把S71500、S71200、S300/400 PLC的數據通過modbus傳給其他設備
例2：實現西門子S7 1500和AB 1756系列PLC之間通訊。 模塊網口可以同時支持1500 S7網絡協議，和AB 1756的Ethernet IP協議。 PLC無需添加任何程序，模塊通過網口讀取AB PLC，轉發到1500對應的寄存器區。 也可以讀取1500數據轉發給AB PLC，從而實現 2者的雙向數據交換。
型號選型：

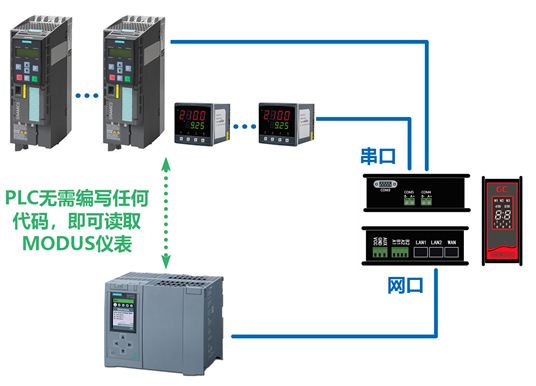

巨控網關應用： 場景A：西門子1500需要采集多個變頻器和儀表數據 應用難點：編寫輪詢程序復雜，采集速度慢，使用單個串口現場干擾大 巨控方案：使用GRM300系列網關，最多5個隔離串口并行采集變頻器和儀表 網口直接接1500 PLC，PLC無需添加任何代碼 簡單配置網關即可完成自動數據傳輸到指定數據區

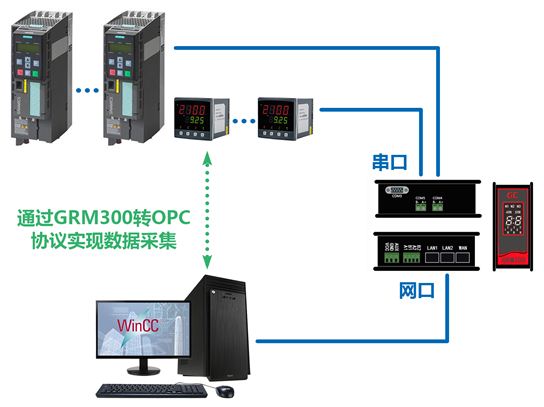

場景B：上位機WINCC需要采集多個變頻器和儀表數據 應用難點：上位機不支持MODBUS，采集速度慢，距離長，設備多，現場干擾大 巨控方案：使用GRM300系列網關，最多5個隔離串口并行采集變頻器和儀表 網關網口直接接WINCC ，直接轉成OPCSERVER協議，WINCC即可獲取數據。

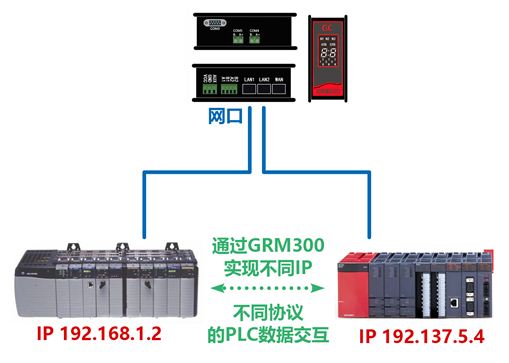

場景C：AB PLC和三菱Q PLC之間需要交換數據 應用難點：通訊協議不同，處于不同IP段，PLC無源程序修改 巨控方案：使用GRM300系列網關，2個網口分別接1756和三菱Q 網關內置了各種PLC協議 PLC無需添加任何代碼，簡單配置網關即可完成數據交換

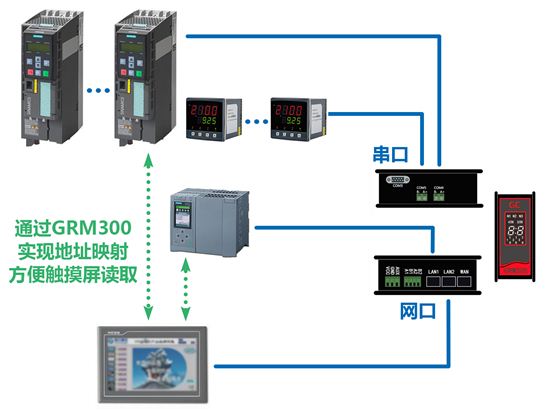

場景D: 觸屏需要連接多個變頻器和PLC，儀表 應用難點：通訊協議不同，點位比較多，多個從站采集速度慢，干擾大 巨控方案：使用GRM300系列網關，5個隔離串口均可接變頻器，儀表，PLC 網口也可以接各種PLC， 同時網口轉成MODBUS TCP從站，地址映射成連續地址，供觸屏讀取，控制。

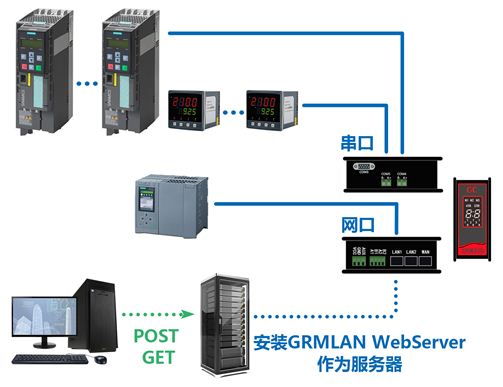

場景E: 工廠信息化平臺需要獲取各種PLC數據 應用難點：通訊協議不同，IT開發人員不熟悉PLC通訊，點位比較多，采集速度慢 巨控方案：使用GRM300系列網關，5個隔離串口均可接變頻器，儀表，PLC 網關網口也可以接各種PLC 網關網口支持WebService接口，平臺開發人員無需了解任何PLC通訊細節 可以用最簡單的方式直接讀寫PLC數據

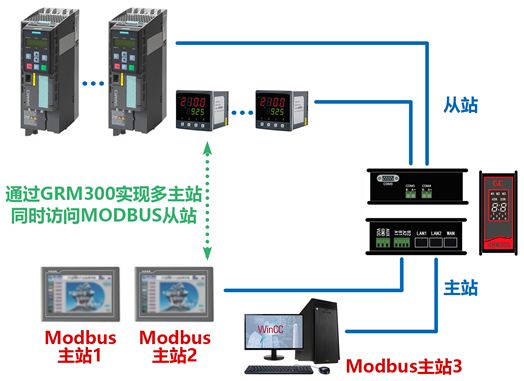

場景F: MODBUS從站需要被多個主站同時采集訪問 應用難點： MODBUS從站無法實現多主站同時采集 巨控方案：使用GRM300系列網關，可以用2個串口接多個MODBUS從站，采集數據 然后將其他3個串口配置成MODBUS從站轉發，供多個主站同時采集數據 GRM300具備內部緩沖采集，多個主站采集從站數據速度和單個無差別。 網口也支持MODBUS TCP轉發，支持最多4個客戶端。
|
|||||||||||||||||||||||||||||||||||||||||||
