通過巨控GRM530實現PLC遠程監控和PLC遠程下載 |
|
巨控GRM530是一款專用于PLC遠程下載和PLC遠程控制的無線通訊模塊，它使用3G，4G作為通訊手段，內置網頁發布，可實現PLC的遠程下載程序，實時監控PLC梯形圖程序，支持短信報警，手機電腦網頁瀏覽等功能。支持移動聯通電信4G，也支持通過有線網絡接入，無需固定IP，同時GRM530通過非透明傳輸?shù)姆绞�，實現多包并發采集，智能數據壓縮等先進算法，極大提高了系統響應速度，降低50%以上的流量費用。
新GRM530系列產品型號介紹： http://www.x7753.cn/pdetail.asp?baseid=3&secondid=&id=366 PLC遠程控制的硬件配置和連接

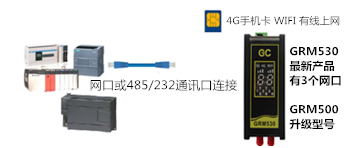

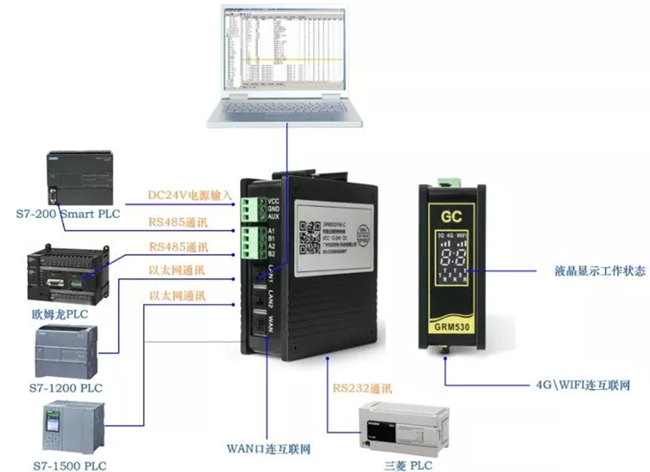

1) 設備現場，GRM530無線通訊模塊可以用485（232）和PLC連接。如果現場有多個帶網口的PLC和觸摸屏，可以和GRM530接入同一交換機，GRM530通過4G接入因特網即可遠程監控調試全部接入的PLC。
2) 現場的GRM530也可以通過有線或者WIFI接入互聯網，無需固定IP，綁定動態域名和繁瑣的路由器設置。

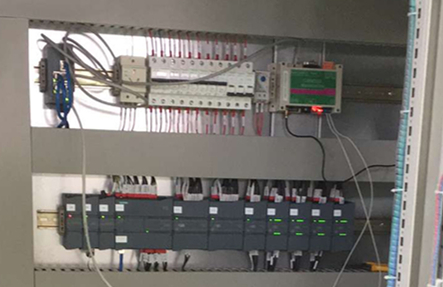

    上圖為新GRM530型號模塊連西門子S71500實現PLC遠程監控和PLC遠程下載
 上圖為GRM530連西門子S71200實現PLC遠程控制和PLC遠程下載
產品主要功能如下：
1、電腦對PLC程序遠程下載和遠程監控（型號GRM531不支持，只有型號GRM532和GRM533系列支持）

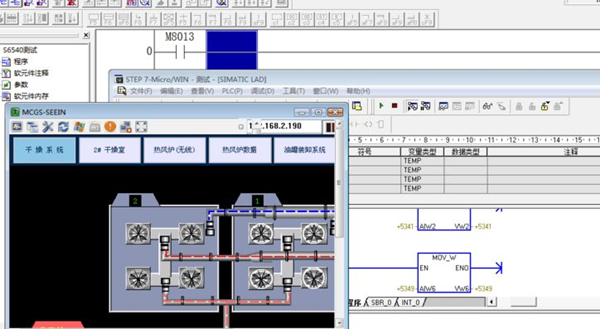

1) 工程師在只需能上網的電腦上登陸GRM530的模塊序號和密碼，使用PLC編程軟件如STEP7或者 GX Developer，即可實現PLC程序下載遠程，實時監控PLC梯形圖程序。也可以遠程下載觸摸屏程序。
2） 如果工廠局域網內有多個PLC和觸摸屏。只需使用交換機連到一起，即可實現PLC和觸摸屏程序的遠程下載。
3) 電腦端接入因特網可以是任何方式，無需固定IP和其他任何配置。

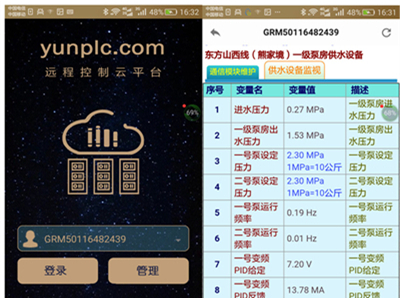

 2、手機端用網頁瀏覽器或者APP監控PLC（所有型號都支持） 1) 只要在模塊配置軟件里面簡單配置網頁樣式，類似觸摸屏的配置畫面，下載到模塊。
2) 手機和電腦能上網就可以通過網頁或者APP實現PLC遠程監控。能上網都可以通過網頁查看，修改PLC的數據。
3) 提供標準的WEBAPI訪問接口，任何熟悉網頁制作和APP的人可以輕松的從服務器獲取數據 制作自己的PLC網頁監控界面和APP，對網頁和APP制作的人而言，無需了解任何PLC通訊的細節。

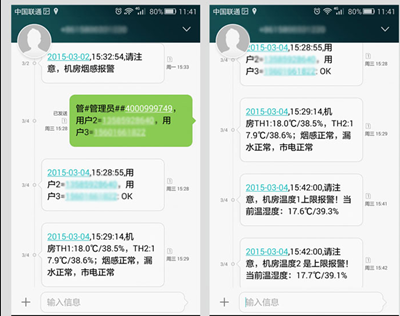

 3、手機短信報警（所有型號模塊都支持）
1) 只要在模塊配置軟件里面配置PLC發送短信的條件，內容接收人，下載到模塊。PLC無需任何編程。
2) 可以實現PLC短信報警和短信控制。
3) 可以在遠程隨時修改短信接收人手機號，短信報警內容，報警條件。

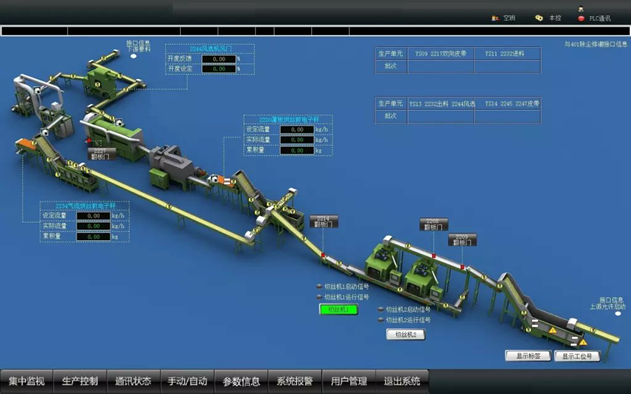

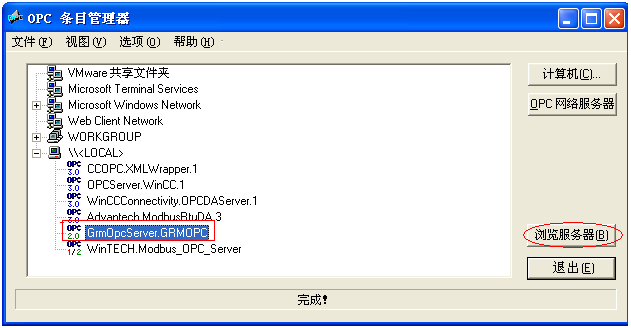

 4、電腦端用組態軟件監控PLC（型號GRM532不支持，只有型號GRM531和GRM533系列支持） 1) 工程師在只需能上網的電腦上登陸GRM530的模塊序號和密碼，使用組態軟件即可進行遠程監控。由于使用了OPC接口，可以支持組態王，力控,WINCC等各種組態軟件。此類通訊方式相對于透傳模式，速度大大提高，流量至少節省50%。 2) 只要安裝組態軟件的電腦能上網，就可以遠程監控PLC
  5、歷史數據記錄，歷史報警記錄，微信報警（收費項目，需要單獨開通）
1) 在巨控云平臺的網頁上，可以用歷史數據表格。歷史曲線圖，歷史報警表格查看歷史數據和報警.
2) 巨控云平臺的網頁上，可以直接導出EXCEL數據表格和報警表格到電腦，供打印和處理。
3) GRM530的歷史數據和報警功能具備斷線續傳功能，即使記錄的時候由于網絡中斷或者卡欠費，導致GRM530無法連接服務器，定時記錄的數據會在模塊下次上線后，補錄到云服務器，并不會丟失歷史數據。

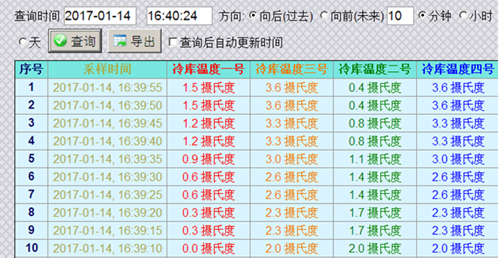

數據歷史記錄界面：

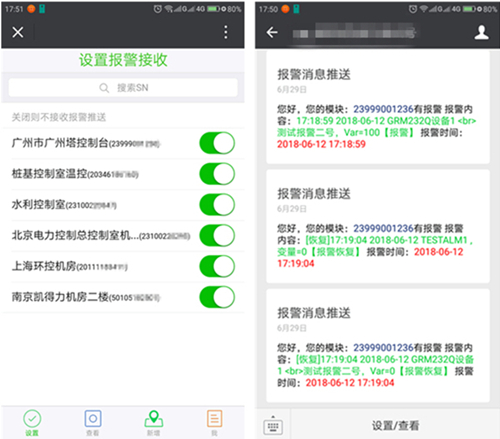

 微信報警推送界面：
 |
