組態王和西門子S7-200 PLC遠程監控方案

巨控GRM200G和GRM400系列PLC專用無線通訊模塊均支持和各個廠家的組態軟件通訊，本例以組態王為例詳細說明組態王和西門子S7200 PLC遠程監控的方法和步驟。

完成遠程監控的需要的硬件：

1. 巨控GRM200G一臺（插入開通GPRS的SIM卡）

2. GRM200G下載線及24V電源

3. 可以上網的電腦一臺

完成遠程監控的需要的軟件：

1. GRM200工程配置軟件GRM Developer

2. 巨控GrmOpcServer軟件包，請從巨控公司網站上下載。

3. 組態王軟件

完成遠程監控的方法：

1. 使用GRM200工程配置軟件GRM Developer完成GRM200G的工程開發和下載，如配置需要遠程監控的變量，及對應的PLC寄存器地址。

2. GRM200G開發下載完畢后，插入SIM卡，使之登陸到云監控服務器。

3. 使用巨控GrmOpcServer軟件包中的GRM OPC管理器配置監控端，并刷新設備，將GRM200G的變量更新到本地OPC服務器。

4. 使用組態軟件開發工程，將組態軟件的變量關聯到對應的OPC寄存器。

4.1 新建組態工程

請按組態王使用手冊新建組態工程。

4.2 添加OPC設備

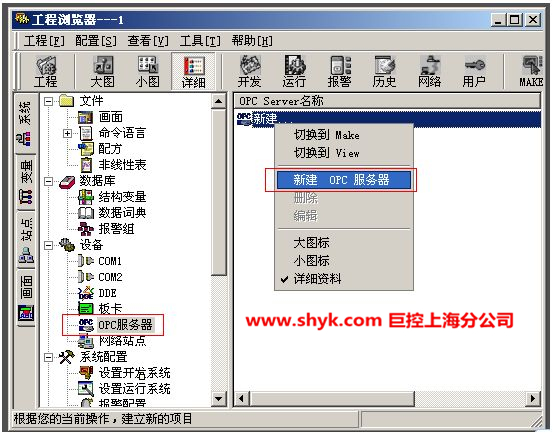

在工程瀏覽器中新建OPC服務器：

OPC服務器選擇GrmOpcServer.GRMOPC，讀寫方式選擇“同步讀”和“同步寫”。如下圖所示

4.3 添加設備變量

首先在數據詞典窗口中新建類型為I/O整數的變量，如下圖所示，點擊紅色部分選擇OPC服務器，注意，不是點擊連接設備：

然后在下圖的寄存器窗口中，可以手工輸入寄存器名字。

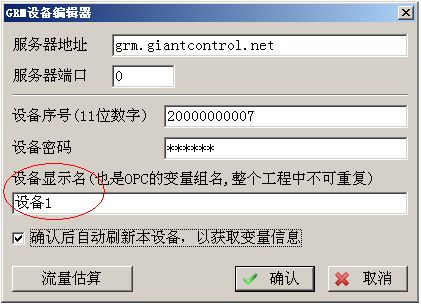

上圖中數據類型和GRM設備中定義的變量類型需保持一致。GRM設備變量整數對應組態王LONG，開關量對應組態王BIT，浮點數對應組態王FLOAT。讀寫屬性請根據實際需要勾選。  注意：寄存器格式為設備顯示名.GRM200工程中的變量名， 上面輸入的寄存器名字是設備1.環境溫度，其中：設備1是在GrmOpcMgr程序中添加GRM設備時，設置的設備顯示名。

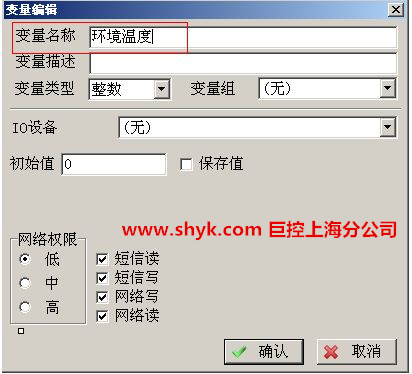

環境溫度是在GRMDev3中對應GRM200工程中的變量名稱

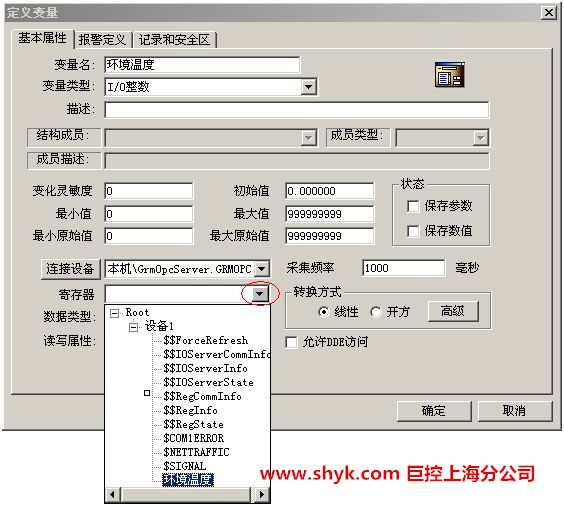

若當前電腦已經正確配置GRM200設備，并使用GrmOpcMgr成功刷新該設備，建議點擊下圖紅色圓圈所示的下拉按鈕，自動獲取寄存器名稱，防止手工輸入出錯。 選擇寄存器的界面如下圖，瀏覽器里面自動列出了遠程GRM200中所有具備網絡讀寫的變量！

注意：GRM設備內部工程因增加變量、刪除變量或修改變量名稱而發生變化時，需下載新工程到GRM200正常運行后，并使用GrmOpcMgr重新刷新GRM設備，然后退出組態王，再重新進入組態王回到上圖的界面，才能自動獲取新的OPC寄存器名。

4.4 監視變量值

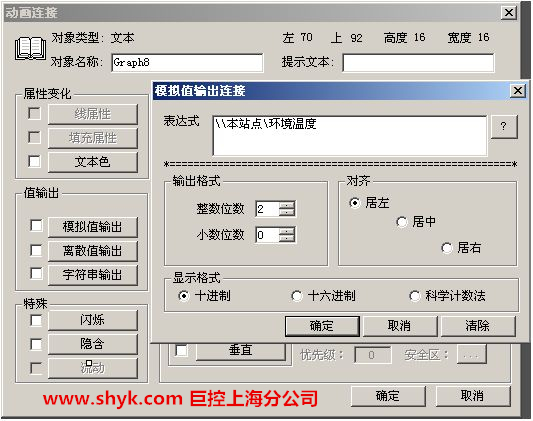

在畫面中新建一個“文本”元件，設置文本屬性為“模擬值輸出”，如下圖所示：

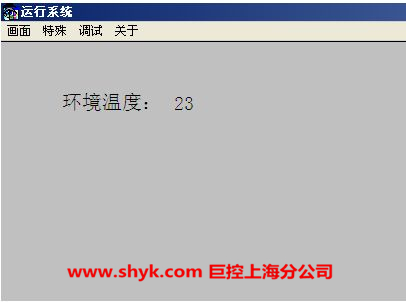

然后啟動運行系統，看到如下圖所示：

正常運行時，組態王會自動啟動GrmOpcServer.exe，在電腦右下方的任務欄中可以看到。

5. 運行組態軟件，即完成開發。

所需費用

1. 若需要遠程監控PLC的100個變量，3秒鐘更新一次數據，監控電腦24小時開機（和同時監控的電腦的臺數無關），一個月大概需要100－200M流量(約15元)。

2. 購買GRM200G無線模塊一個

3. 如果使用短信功能，短信費用1毛1條.
