WINCC組態軟件和西門子S7-200 PLC遠程監控方案 |
|
巨控GRM200G PLC專用無線通訊模塊是一款專用于PLC遠程監控的測控終端。它使用GPRS作為通訊手段，采用工業級設計標準，可以實現PLC的電腦/手機遠程控制，遠程報警，遠程維護等。同時GRM200G自帶數字輸入/輸出，模擬量，可以實現無線傳感器，無線測控的功能。GRM200G系業內采用短信，GPRS，語音三重通訊相結合的方式，解決傳統GPRS模塊通訊不穩定的問題，并通過非透明傳輸?shù)姆绞�，實現多包并發采集，智能數據壓縮等先進算法，可充分利用GPRS帶寬，降低50%以上的流量費用。
方案特色： 1：無需編程，無需數據中心服務器及固定IP，即可讓電腦通過GPRS讀寫遠程的PLC變量。 2：非透明傳輸，采用多包并發采集，按需采集，智能數據壓縮等技術，相對透傳GRPS DTU降低50%流量，速度提高2.5倍。 3：同時支持短信功能和GPRS無線遠程訪問，提高無線監控的可靠性。GPRS永遠在線，自動重連。 4：通過OPC接口支持任意組態軟件遠程監控PLC數據，可免費提供巨控無限點組態。 5：業內具備PLC編程功能的智能GPRS控制終端。 6：業內可連接各種PLC，觸摸屏，組態軟件，變頻器的智能GPRS控制終端。 7：業內通過賽寶認證中心抗干擾測試的工業級智能GPRS控制終端。 8：業內智能費用管理的智能GPRS控制終端，定時報告SIM卡余額和流量
功能概述： 1) 支持巨控云監控服務，電腦只需能上網即可遠程讀寫PLC變量。支持手機網頁訪問。 2) 同時支持用手機短信讀寫PLC全部寄存器，實現短信報警和短信遠程控制。 3) GRM200G自帶數字輸入和模擬量輸入，可以接各種傳感器和開關，實現無線傳感器的功能。 4) 若被監控設備出現故障，GRM200G自動發送報警短信到值班人員手機，并在電腦上顯示報警。 5) 值班人員可發送手機短信或在電腦上控制GRM200G，實現設備啟停，參數設置，故障復位等。 6) 報警產生后，可以通過GRM200G的繼電器輸出切斷設備電源。 7) 可定時發送設備信息到值班人員手機。 8) 可以打電話控制設備。GRM200G一端不必接聽就可以完成控制，無需手機通話費。 9) 支持市電斷電報警，在停電時發送報警短信。 GRM200到遠程監控電腦的整個連接分為三部分： 1. 連接A: 即遠程電腦到云監控服務器的連接，要求遠程電腦能上網即可。遠程電腦上需安裝巨控OPCSERVER，WINCC通過OPC接口從OPCSERVER訪問遠程PLC的變量. 2. 連接B: GRM200G通過GPRS到云監控服務器的連接。 3. 連接C: GRM200G通過485到PLC的連接。通訊協議根據不同PLC有所不同。GRM200支持西門子S7-200，S7-300，S7-400，三菱FX系列PLC，歐姆龍全系列PLC，臺達PLC，LG PLC等, 及MODBUS協議。

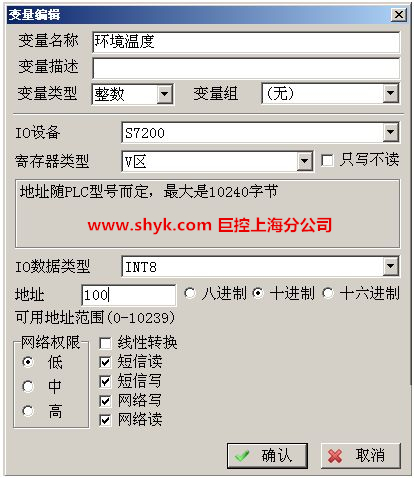

軟硬件要求 完成遠程監控的需要的硬件： 1. GRM200G一臺（插入開通GPRS的SIM卡） 2. GRM200G下載線及24V電源 3. 可以上網的電腦一臺 完成遠程監控的需要的軟件： 1. GRM200工程配置軟件GRM Developer 2. 巨控GrmOpcServer軟件包，請從巨控公司網站上下載。 3. WINCC組態軟件 完成遠程監控的方法： 1. 使用GRM200工程配置軟件GRM Developer完成GRM200G的工程開發和下載，如配置需要遠程監控的變量，及對應的PLC寄存器地址。

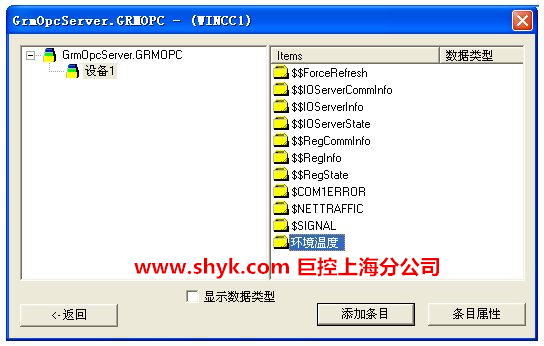

2. GRM200G開發下載完畢后，插入SIM卡，使之登陸到云監控服務器。 3. 使用巨控GrmOpcServer軟件包中的GRM OPC管理器配置監控端，并刷新設備，將GRM200G的變量更新到本地OPC服務器。 4. 使用組態軟件開發工程，將組態軟件的變量關聯到對應的OPC寄存器。
5. 運行組態軟件，即完成開發。 所需費用 1. 若需要遠程監控PLC的100個變量，3秒鐘更新一次數據，監控電腦24小時開機（和同時監控的電腦的臺數無關），一個月大概需要100－200M流量(約15元)。 2. 購買GRM200G無線模塊一個 3. 如果使用短信功能，短信費用1毛1條. |
