GRM無線通訊模塊可靠性分析，產品通過抗干擾測試，高低溫測試 |
|
巨控GRM模塊的用戶可以索取由中國工業和信息化部賽寶實驗室提供的檢驗報告！
1：脈沖群抗干擾
EFT是電快速瞬變脈沖群抗擾度試驗的簡稱。EFT試驗的目的是驗證由閃電、接地故障、電源開關動作、或電路中繼電器等電感性負載動作而引起的瞬時擾動對整個控制回路中產生干擾時，控制箱（和PLC等器件）的抗干擾能力。這類干擾的特點是：脈沖成群出現、脈沖的重復頻率較高、脈沖波形的上升時間短暫、單個脈沖的能量較低。
抗干擾設計：GRM無線模塊采用光電隔離，磁隔離，TVS，電源濾波等抗干擾手段，結合看門狗自恢復技術。

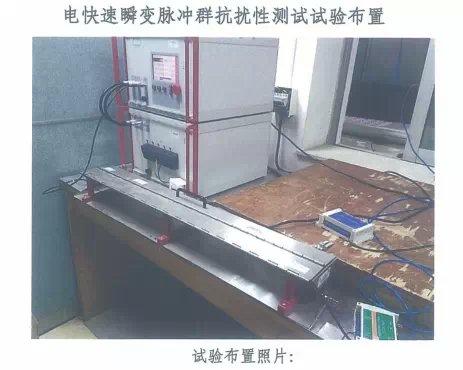

檢驗依據：IEC61000-4-4:2012 電快速瞬變脈沖群實驗
檢驗結果：通過脈沖群4KV （對通訊和端子），該等級是脈沖群檢測的高等級，適合有嚴重干擾的工業環境（發電廠和戶外高壓變電站的繼電器房可代表此類環境）。
現場檢驗：巨控的GRM設備廣泛應用于變電站，高壓變頻器，大型空調機組等具備強磁場和干擾的環境，常年可靠運行

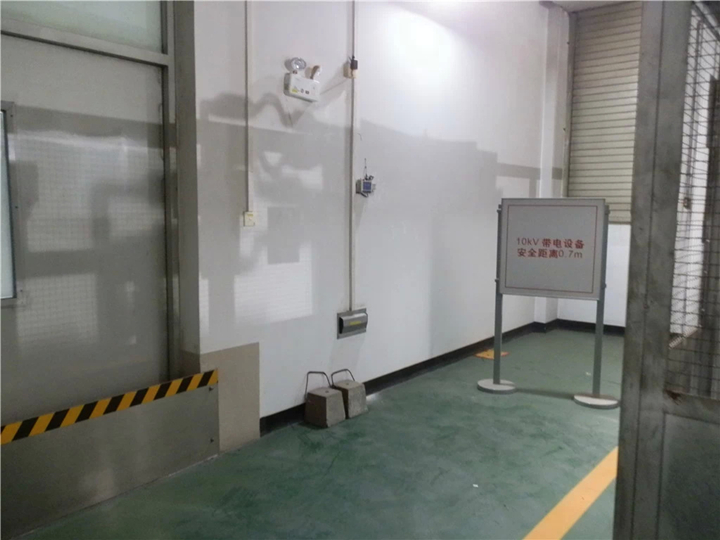

  GRM模塊在10KV變電站的應用2：靜電抗擾度
靜電放電是普遍存在的自然現象（當充有電荷的物體靠近或接觸一個導體時，電荷就要發生轉移，這就是靜電放電）。無處不在的影響著電子產品，是一種危害程度極高的電磁能量。只有提高電子產品抗靜電能力水平.才能保證電子的安全使用。
抗干擾設計：GRM無線模塊全部輸入端均采用ESD保護器件，并使用電源隔離，光電隔離等技術。

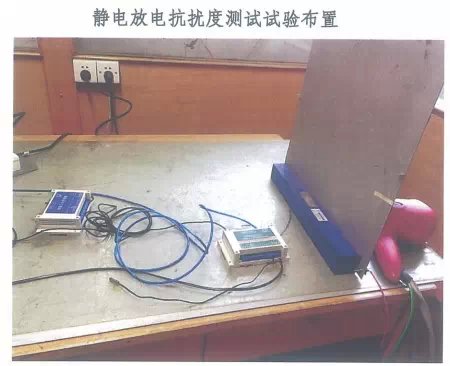

檢驗依據： IEC61000-4-2:2008 靜電放電抗擾度實驗
檢驗結果：所有端口通過賽寶實驗室8KV接觸放電，該等級是靜電抗擾度的高等級。適合有嚴重靜電可能的現場環境。
現場檢驗：巨控的GRM設備廣泛應用于北方干燥環境，紡織廠等有嚴重靜電的現場環境。
 3：高低溫實驗
本試驗是用來確認產品在溫度氣候環境條件下儲存、運輸、使用的適應性。試驗的嚴苛程度取決于高/低溫和曝露持續時間。
高低溫設計：GRM無線模塊全部器件采用-40-85度寬溫范圍的元器件，極大提高了設備在高低溫環境下的可靠性。

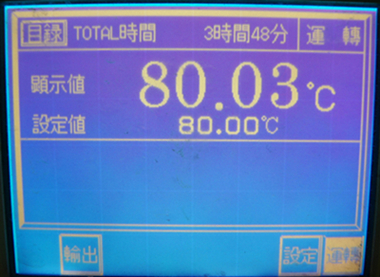

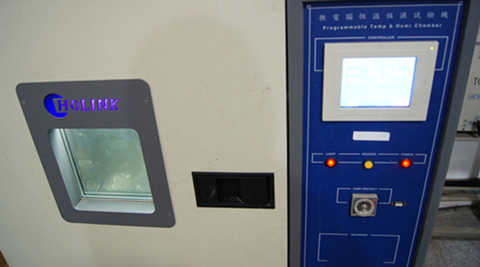

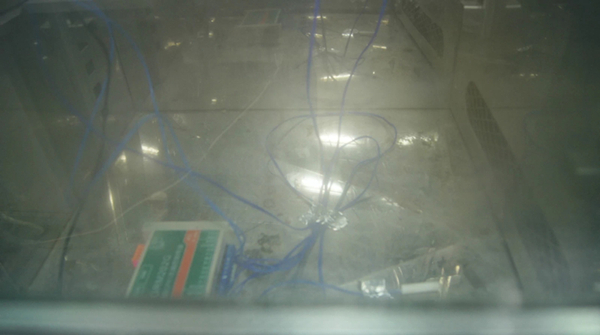

檢驗依據： 從-40度，以5度為單位進行測試，每次測試點一個小時，一直到85度。
檢驗結果： -40度到85度范圍內，GRM模塊全部功能可以正常工作。
現場檢驗： 巨控的GRM設備在北方鐵路和高鐵沿線的戶外環境均有成功應用（低于-20度）。

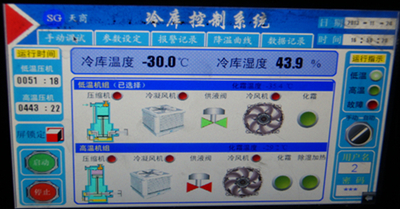

下圖是GRM設備在天津商業大學冷庫-40度環境下測試的現場照片
     更多相關知識，請參考文章《鑒別GPRS DTU穩定性的方法》
|
