冷庫遠程集中無線通訊監控系統 |
一、系統介紹
溫度自動監測系統根據儲存醫藥冷庫倉庫的管理特點而開發,實現對周邊環境溫濕度的數據實時采集、傳送和報警,并能夠對數據進行實時監測、存儲、查詢;同時實現高、低溫超限報警、短信查詢實時溫度,從而達到醫藥倉庫無人值守和遠程監控的目的。
二、系統主要構成
管理報警主機,高精度無線測溫傳感器(-50度---+150度),無線溫度接收模塊,NTC傳感器、PT100溫度傳感器、溫濕度傳感器、臺灣威綸數據記錄顯示儀,計算機集中管理軟件

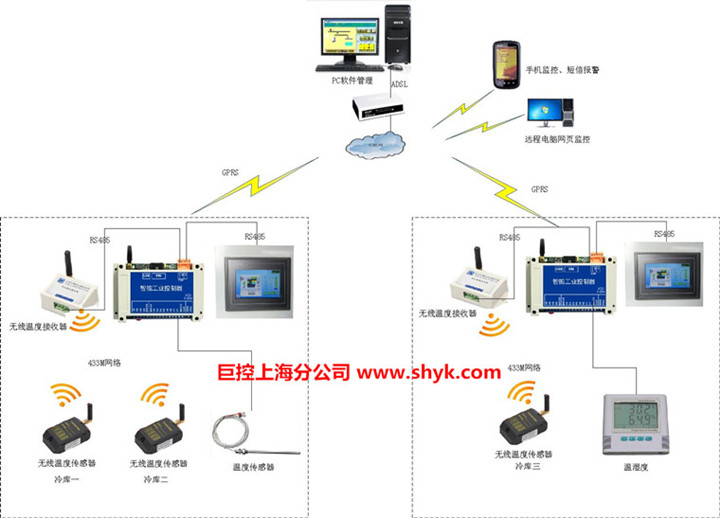

三、系統設計 本系統選用高可靠性低溫無線溫度傳感器,測溫范圍-50度---150度,大容量鋰電池供電,通信采用433M無線傳輸方式,通信網絡穩定可靠,安裝方便,整體美觀。無線溫度接收端可以支持多個無線溫度傳感器發送過來的數據,然后通過RS485總線的方式傳輸給報警主機。 每臺報警主機通過RS485總線與工業觸摸屏通信,實現溫度實時顯示,溫度報警閥值設置,溫度校準,溫度數據存儲,報警圖形顯示,其他日常功能操作等。成本低,操作方便,功能強大。 報警主機采用BS架構,內置監控網頁功能,使用簡單,穩定,不需要搭建服務器,不需要重新組建網絡,就可以實現隨時隨地手機網頁監控,電腦網頁監控。報警主機采用成熟的GPRS無線通訊方式上傳數據,用于遠程監控,同時采用數據自動分包上傳而非透傳的方式極大的節約GPRS流量。報警主機具備短信報警、電話報警、聲光報警、多用戶報警、定時日報等多種功能,提高了整個系統報警的可靠性。

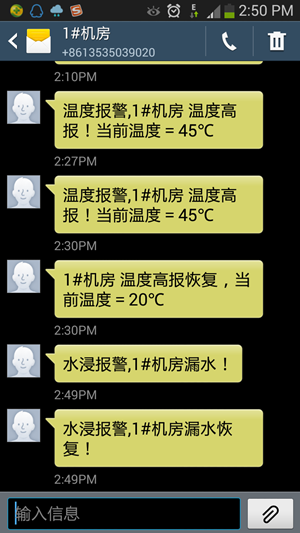

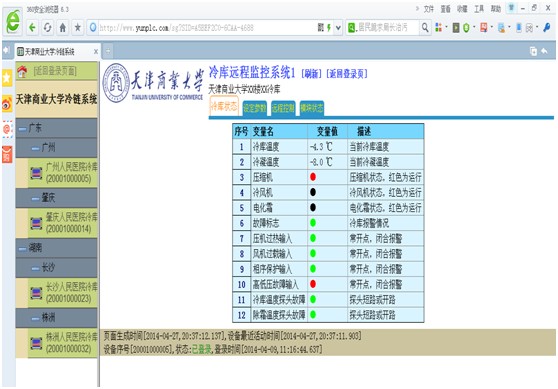

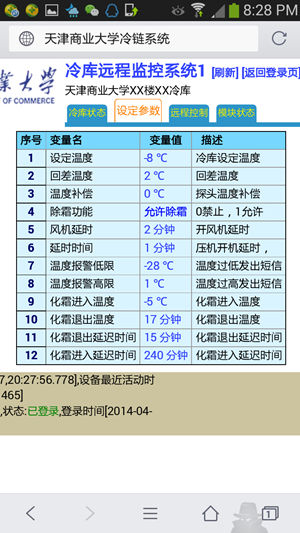

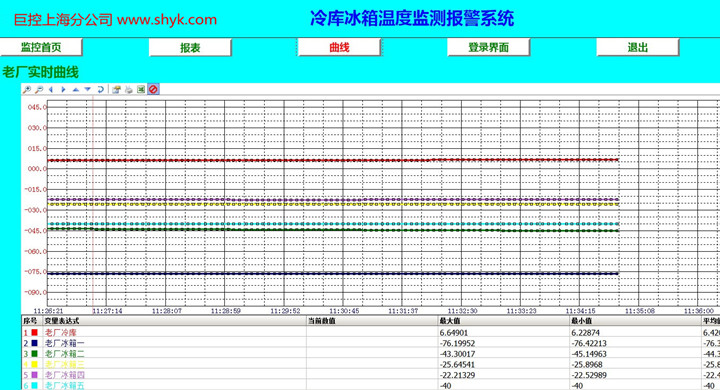

另外還配置一臺計算機對多個冷庫集中管理,操作人員遠程對冷庫溫度監測,并作數據分析,了解各個冷庫溫度的趨勢曲線,報表統計,報表打印,歷史數據查詢。 四、系統功能 1、冷庫溫度越限時向工作人員發出報警短信,并撥號語音提醒。支持給多個用戶同時報警。 2、 在維修冷庫或取貨物時,在觸摸屏面板上點按鈕即可撤防,不發出報警信息,避免系統誤報,當工作完畢,可以點擊觸摸屏面板按鈕重新布防。 3、系統設置溫度報警死區,避免由于溫度頻繁波動產生重復報警,例如,溫度在9度報警,而由于環境原因一直在9度上下波動,而頻繁產生報警,設置溫度報警死區則形成了報警帶避免了這種情況,達到9度時發生報警, 而恢復到8度時才會報警恢復,而不會在8.9度恢復,9度又報警。 4、系統設置報警延時,即在環境造成正常溫升時不馬上發生報警,例如,打開庫門取物,冷庫空調系統化霜等造成正常溫度升高,這時不馬上產生報警,而會延時一段時間,比如30分鐘,溫度如果還是這么高那就產生報警,提高了系統靈活性。 5、 現場觸摸屏顯示各庫房實時溫度及報警信息,觸摸屏上可以設置每個庫房報警上下限值。 6、由于外界原因,測溫可能會產生誤差,觸摸屏上可以設置溫度校正,確保正確溫度報警。 7、 溫度報警時現場主機發出報警聲。 8、 將當前溫度以短信的形式每天定時發送到手機,支持工作人員撥號查詢溫度,方便隨時隨地即時了解現場。 9、手機號碼可以通過短信隨時增加,修改。 10、支持手機發短信查詢當前話費,流量,避免由于報警主機欠費而不報警的情況。 11、支持手機、電腦網頁查看當前實時溫度。 12、 現場顯示屏幕可以自動生成溫度監測記錄,內容包括溫度值、日期、時間、測點位置、庫區等信息報表,插入U盤即可導出數據。 13、計算機軟件集中管理,實現計算機上溫度顯示、存儲、查詢、報表、打印、曲線等功能 五、系統效果 六、 系統特色 1、 獨有短信和騷擾來電防火墻技術,保證系統穩定運行 2、 獨有的防誤報技術和延遲報警 3、 抗干擾能力強,四層PCB,賽寶工業級認證。原裝西門子短信模塊。 4、 同時支持多120個電話號碼報警 5、 有豐富的探頭、溫度接口方便以后擴展。 6、 斷電報警使用超級電容,不用鋰電池,壽命長,終身免維護 7、 業內可實現短信查詢費用,防止欠費 8、 即使節假日短信繁忙時間,仍可通過電話拔號報警,保證系統可靠性 |
